Tìm hiểu về van xoay – Rotary Valve

Van xoay một thiết bị không thể thiếu trong hệ thống hút lọc bụi công nghiệp. Vậy van xoay là gì? Van có cấu tạo và nguyên lý hoạt động như thế nào. Hãy cùng tìm hiểu chi tiết trong bài viết này nhé.

1. Giới thiệu về van xoay

Van quay – Rotary Valve là thiết bị trong hệ thống lọc bụi dùng để vận chuyển lượng nguyên liệu vào hoặc ra của một quá trình sản xuất. Van xoay thường được lắp phía dưới các hệ thống Cartridge, hệ thống túi vải, hệ thống cylone, phễu, bin chứa nguyên liệu hoặc tại các cửa nạp nguyên liệu của các máy sản xuất.

Giới thiệu về van xoay

Van xoay thường được sử dụng trong các ứng dụng :

• Air Lock: đóng vai trò duy trì sự chênh lệch áp suất giữa trong và ngoài cylone trong quá trình vận chuyển nguyên liệu bằng đường ống khí.
• Kiểm soát lượng nguyên liệu vào ra trong quá trình sản xuất bằng cách kiểm soát tốc độ xoay của van.
• Cách ly hơi nóng trong các lò nhiệt, lò sấy mà vẫn đảm bảo quá trình nạp/xả nguyên liệu cho thiết bị.

2. Cấu tạo và nguyên lý hoạt động

Cấu tạo và nguyên lý hoạt động

2.1 Cấu tạo van xoay

Van xoay có cấu tạo gồm một động cơ dẫn động cho trục xoay của van. Bộ khung được làm bằng thép dày, không gỉ hình ống hộp vuông hay ống hộp chữ nhật, có cửa nạp phía trên và cửa xả phía dưới.

Ở gần cửa nạp và xả phần cổ ống được thiết kế thắt lại và bầu ra ở phần giữa thân ống. Bên trong ống là phần trục rotor cánh gạt, một đầu trục nối vào khung qua vòng bi, đầu trục còn lại nối với động cơ thông qua hộp số hoặc nhông sên dĩa.

2.2 Nguyên lý hoạt động

Khi động cơ chính hoạt động, rotor cánh gạt bên trong sẽ quay theo. Liệu ở phía trên sẽ rơi vào khoảng trống ở giữa hai lá cánh gạt ở hướng cửa nạp. Cứ mỗi khoảng trống đó tạo thành một cái gàu chứa liệu với dung tích như nhau. Do tính chất quay đều của rotor cánh gạt, liệu trong các gàu chứa đó sẽ được đổ xuống phía bên dưới cửa xả nhờ vào trọng lực khi gàu chứa ở vị trí chúi xuống. Nhờ vậy, lượng nguyên liệu ra sẽ đồng đều.

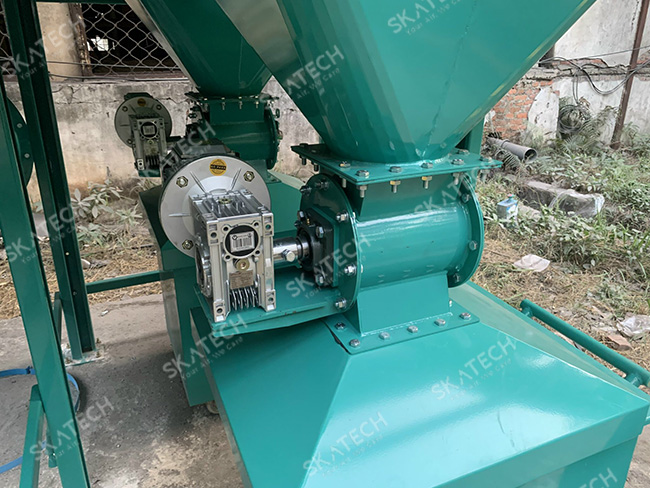

3. Hình ảnh ván xoay trong các hệ thống hút lọc bụi

Van xoay có vai trò quan trọng trong, hệ thống lọc bụi cartridge, hệ thống túi vải BH-PL, hệ thống cylone CYC – PL. Các hệ thống này là giải pháp hoàn hảo cho việc xử lý bụi công nghiệp trong các ngành công nghiệp nặng.

• Ngành sản xuất xi măng
• Ngành chế biến thức ăn, thực phẩm
• Sản xuất than đá
• Nhà máy cơ khí, luyện gang thép ..
• Nhà máy sản xuất bao bì, may mặc

Ngoài ra, các thiết bị như quạt ly tâm, các lõi lọc Cartridge, tấm lọc bụi cũng cần phù hợp, tương thích với nhau để có được một hệ thống lọc bụi công nghiệp hoàn chỉnh, đem lại khả năng lọc bụi tối ưu.

Quý khách hàng cần tư vấn rõ van xoay và hệ thống thu bụi phù hợp cho ngành công nghiệp của mình. Hãy liên hệ ngay với SKATECH để được tư vấn hỗ trợ tốt nhất.
