HỆ THỐNG HÚT BỤI CÔNG NGHIỆP: GIẢI PHÁP ĐẠT CHUẨN QUỐC TẾ CE & ISO 9001:2015
Hệ thống hút lọc bụi công nghiệp là hạ tầng kỹ thuật bắt buộc giúp các nhà xưởng, nhà máy kiểm soát nồng độ bụi phát sinh, bảo vệ sức khỏe người lao động và đảm bảo tiêu chuẩn xả thải theo quy định môi trường. Tuy nhiên, việc lựa chọn sai công nghệ lọc hoặc lắp đặt quạt hút không đúng trở lực thường dẫn đến hiện tượng sụt áp, giảm lực hút và tiêu hao năng lượng.
Với hơn 26 năm kinh nghiệm trong ngành xử lý bụi và khí thải, SKATECH cung cấp các giải pháp thu hồi bụi chuyên sâu cho từng đặc thù sản xuất. Các giải pháp đều được tính toán chính xác theo lưu lượng và kiểm định nghiêm ngặt theo các tiêu chuẩn quốc tế CE (Châu Âu), AMCA và ISO 9001:2015.
 Hệ thống lọc bụi túi vải BH – PL – Series |
 Hệ thống lọc bụi Cartridge CDF-PL-SERIES |
1. Tổng quan về hệ thống hút bụi công nghiệp nhà xưởng
1.1 Hệ thống hút lọc bụi công nghiệp là gì?
Hệ thống hút bụi nhà xưởng công nghiệp được cấu tạo bởi các thiết bị công nghiệp như quạt, ống dẫn, công nghệ lọc.. tạo thành một hệ thống hoàn chỉnh. Hệ thống có nhiệm vụ thu gom bụi bẩn sinh ra trong quá trình sản xuất để đưa vào khu vực xử lý bụi của hệ thống.
Dựa vào quy mô nhà xưởng/ nhà máy, tải lượng bụi (g/m3), kích thước hạt bụi, cũng như các yếu tố nhiệt độ, độ ẩm hay nguy cơ cháy nổ, hệ thống sẽ được tính toán thiết kế riêng biệt để đạt hiệu suất phân tách bụi lên đến 99% .
1.2 Tầm quan trọng của hệ thống hút lọc bụi
Đầu tư Hệ thống lọc bụi công nghiệp chuẩn kỹ thuật không chỉ là tuân thủ pháp lý mà còn mang lại giá trị kinh tế trực tiếp cho doanh nghiệp:
– Đáp ứng quy chuẩn xả thải: Đạt tiêu chuẩn QCVN về khí thải công nghiệp, loại bỏ rủi ro bị đình chỉ sản xuất hoặc xử phạt môi trường.
– Tối ưu chi phí vận hành: Động cơ và quạt hút đạt chuẩn AMCA giúp tiết kiệm điện năng tiêu thụ từ 15% – 25% so với quạt gia công thông thường.
– Thu hồi nguyên liệu giá trị: Các dòng bụi có giá trị tái chế cao (bột sơn tĩnh điện, hạt mài, bột kim loại, khoáng sản, mùn cưa…) được thu gom tự động.
– Kéo dài tuổi thọ máy móc: Ngăn ngừa bụi mịn bám dính gây mài mòn các chi tiết cơ khí, linh kiện điện tử và động cơ trong dây chuyền.
– An toàn lao động & PCCC: Giảm thiểu nguy cơ phát sinh tia lửa điện, hạn chế cháy nổ đối với các nhóm bụi hữu cơ và bụi kim loại mịn.
2. Cấu tạo và nguyên lý hoạt động của hệ thống thu hồi và xử lý bụi
2.1 Cấu tạo hệ thống hút lọc bụi
Dựa vào mỗi hệ thống hút lọc bụi sẽ có những cấu tạo khác nhau. Tuy vậy, về cơ bản hệ thống có các bộ phận sau:
- Quạt ly tâm công nghiệp: Thiết kế cánh gián tiếp/trực tiếp, cân bằng động kỹ thuật số chuẩn quốc tế, tạo áp suất âm mạnh mẽ và hoạt động êm ái.
- Chụp hút: Thiết kế gom bụi trực tiếp tại nguồn phát sinh (bàn chà nhám, máy mài, máy cắt CNC, miệng phễu nạp liệu…), tối ưu vận tốc hút để không phát tán bụi ra không gian xưởng.
- Đường ống: kết nối với chụp hút và quạt, bụi và khí bẩn sẽ thông qua đường ống đi vào bên trong hệ thống xử lý bụi.
- Thiết bị lọc bụi: đây là khu vực xử lý bụi sau khi thu hồi. Dựa vào mỗi hệ thống để sử dụng các thiết bị lọc bụi khác nhau. Ví dụ như công nghệ lọc Cyclone, túi lọc bụi, bộ lọc cartridge….Dòng khí được đưa vào bộ phận xử lý bụi, tách bụi ra khỏi dòng khí.
- Cổng thoát khí: Được lắp đặt ở phần cuối của quá trình xử lý bụi. Dòng không khí đã được tách bụi, trở lên sạch sẽ được đưa ra ngoài nhờ vào cổng thoát khí.
Đó là cấu tạo chung của một hệ thống hút lọc bụi công nghiệp. Phụ thuộc vào từng hệ thống mà phần cấu tạo sẽ có sự thay đổi sao cho phù hợp. Dựa vào từng diện tích sử dụng mà công suất của hệ thống sẽ có sự điều chỉnh.
2.2 Nguyên lý hoạt động của hệ thống lọc bụi công nghiệp
Nguyên lý hoạt động cơ bản của một hệ thống lọc bụi như sau:
– Thu gom: Lực hút từ quạt kéo luồng khí chứa bụi đi qua chụp hút vào hệ thống đường ống gom.
– Tách bụi sơ cấp: Khí bụi đi vào buồng phân phối, hạt bụi có khối lượng lớn sẽ giảm vận tốc đột ngột và rơi thẳng xuống phễu thu gom đáy.
– Lọc tinh thẩm thấu: Luồng khí tiếp tục đi qua các màng lọc (vải lọc/ống cartridge). Bụi mịn có kích thước từ 0.5-1micron được giữ lại trên bề mặt màng lọc.
– Xả khí & Giũ bụi tự động: Không khí sạch đạt quy chuẩn thoát ra ngoài qua ống khói. Hệ thống van khí nén tự động định kỳ bắn xung khí thổi bung lớp bụi bám trên bề mặt màng rơi xuống thùng chứa.
3. TOP 4 phương pháp hút lọc bụi phổ biến hiện nay
4 phương pháp hút lọc bụi phổ biến hiện nay được nhiều doanh nghiệp, nhà máy ứng dụng trong việc thu hồi và xử lý bụi trong sản xuất. Các phương pháp đó gồm

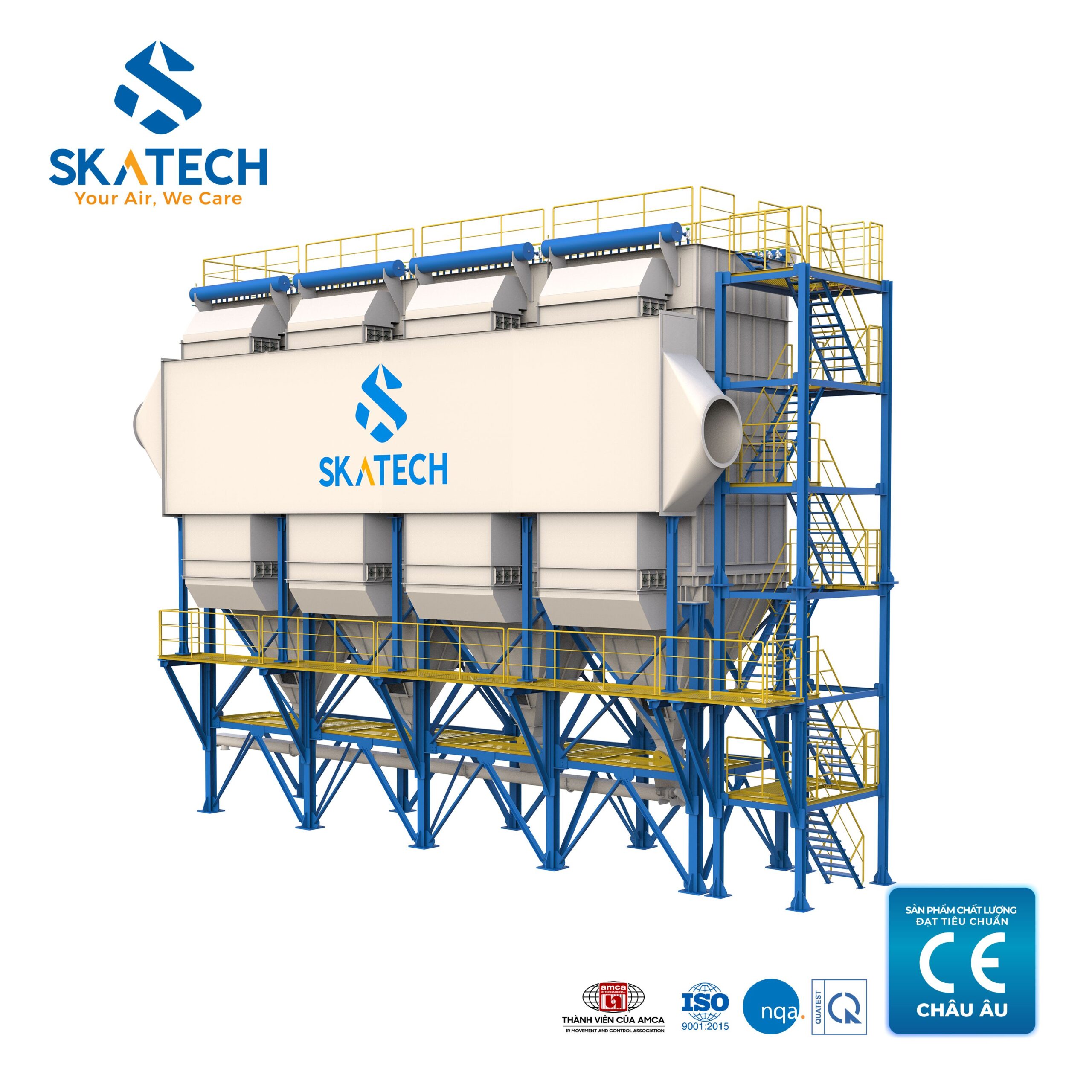

3.1 Hệ thống hút lọc bụi túi vải
Hệ thống lọc bụi túi vải giúp xử lý các loại bụi mịn – dòng bụi tải lượng lớn trong các ngành công nghiệp gỗ, xi măng, khoáng sản, cao su, nhựa, luyện kim cơ khí, chế biến thực phẩm..
Ưu điểm vượt trội của hệ thống lọc bụi túi vải nổi bật bao gồm:
- Hiệu suất xử lý bụi cao lên tới 99%, xử lý các hạt bụi có kích thước từ 0.5-1micron
- Lưu lượng lớn, túi vải chịu nhiệt/chống ẩm, vận hành bền bỉ
- Thay thế túi nhanh chóng, đơn giản và an toàn.
- Làm sạch túi lọc tự động bằng hệ thống khí nén mà không cần tắt máy hay dừng hoạt động.
- Chỉ cần thay thế túi lọc định kỳ, giúp tiết kiệm chi phí tối ưu cho doanh nghiệp
Hệ thống xử lý bụi công nghiệp bằng túi vải sẽ hoạt động theo nguyên lý: Quạt ly tâm để thu hồi các loại bụi sinh ra trong quá trình sản xuất. Sau khi vào hệ thống, dòng khí bị giảm đột ngột sẽ khiến bụi mất công bằng và rơi trực tiếp xuống phễu thu bụi. Khí và bụi còn sót lại đi vào từng buồng riêng biệt chứa đựng túi lọc. Khi đó lượng bụi còn sót lại được giữ trên bề mặt túi lọc và đầy khí sạch ra môi trường bên ngoài.
⇒ Cần tư vấn giải pháp xử lý bụi công nghiệp => vui lòng liên hệ tới hotline kỹ thuật để chúng tôi hỗ trợ bạn tốt nhất 08 7675 3456
 |
 |
 |
| Hệ thống lọc bụi túi vải nhà máy xử lý rác HCM | Túi vải lọc bụi công nghiệp dự án nhà máy rác Bình Dương | Hệ thống lọc bụi túi vải nhà máy phân bón Trà Vinh |

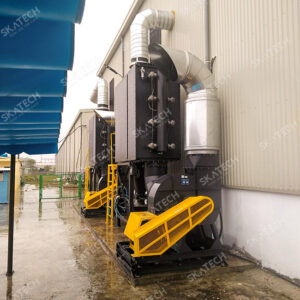

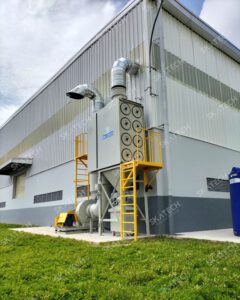

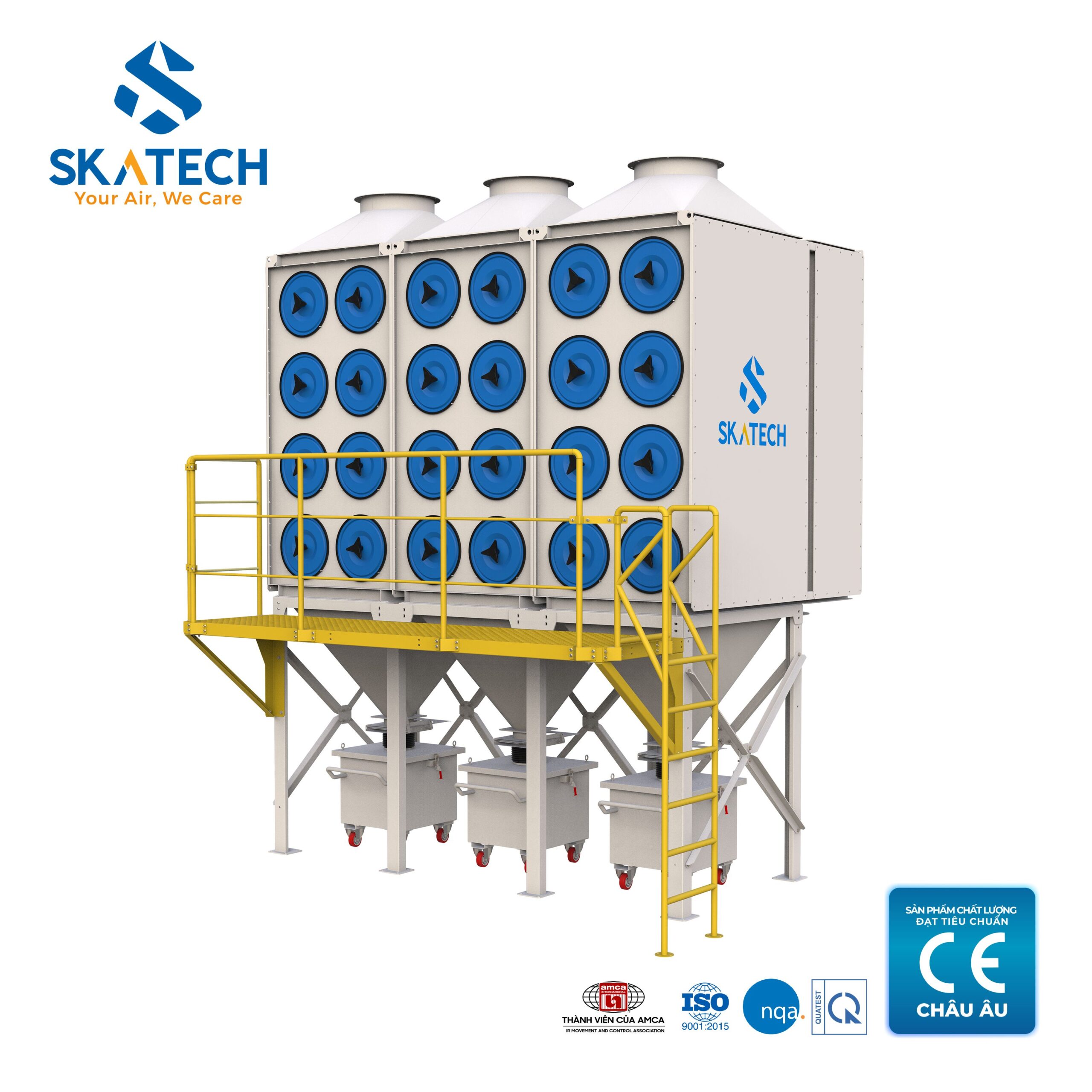

3.2 Hệ thống hút lọc bụi Cartridge
Hệ thống hút bụi công nghiệp sử dụng lõi lọc Cartridge được biết đến là hệ thống hút lọc bụi dạng khô đặc biệt, mang tới hiệu quả lọc bụi cao, tiết kiệm diện tích, phù hợp với các loại bụi mịn, siêu mịn với nồng độ bụi từ trung bình đến cao.
Nhờ được thiết kế dạng module lắp ghép giúp việc vận chuyển, lắp đặt, nâng cấp, bảo trì và bảo dưỡng hệ thống một cách dễ dàng. Đặc biệt phù hợp trong việc xử lý bụi mịn, siêu mịn các ngành công nghiệp khói hàn, bụi cắt laser, phòng phun bi/cát, dược phẩm ..
Ưu điểm khi xử lý bụi bằng hệ thống hút lọc bụi Cartridge
- Hiệu suất lọc bụi kích thước 0.3 – 0.5micron đạt tới 99%
- Hệ thống lọc bụi Cartridge nhỏ gọn, tiết kiệm 50% diện tích, hiệu suất lọc tinh tuyệt đối
- Tuổi thọ cao và tiết kiệm chi phí bảo trì
- Công nghệ lọc Cartridge giúp tăng diện tích lọc không khí trong khi vẫn duy trì hiệu suất lọc tốt.
- Thay thế Cartridge nhanh chóng và an toàn chỉ với vài thao tác đơn giản.
- Hoạt động liên tục và tự động làm sạch
 |
 |
 |

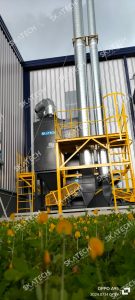

| Xử lý bụi lò nấu nhôm tại Thái Nguyên | Xử lý bụi nhựa tại Kiên Giang | Xử lý khói hàn cho nhà máy Baike Quảng Ninh |

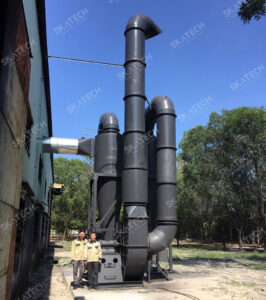

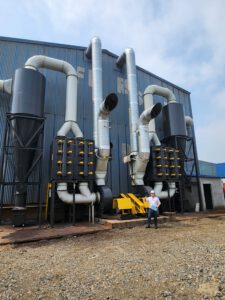

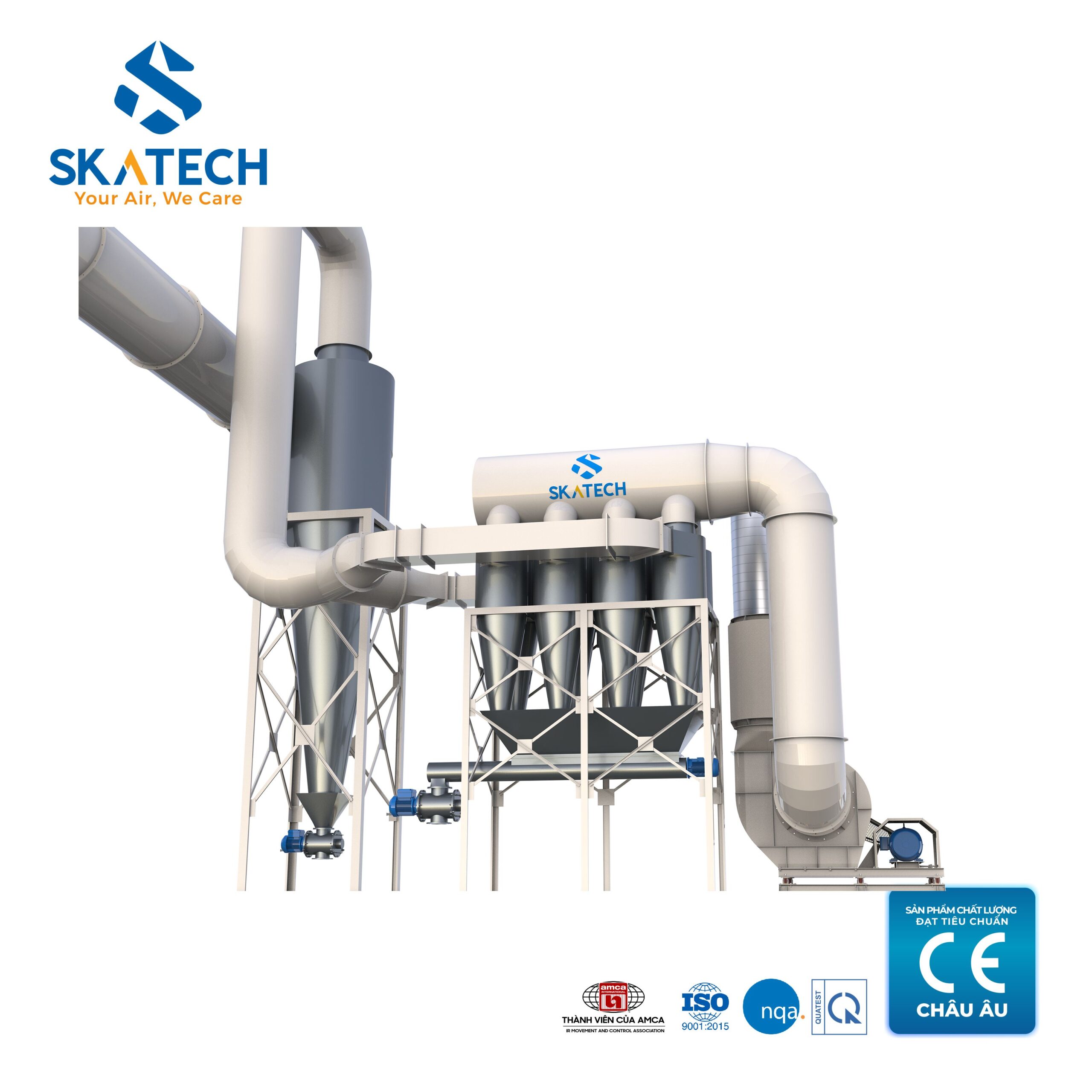

3.3 Hệ thống hút lọc bụi Cyclone
Tiếp đến là hệ thống hút lọc bụi Cyclone, với nguyên lý hoạt động là nhờ lực hút ly tâm tạo ra dòng khí chuyển động quanh trục Cyclone.
Dựa theo lực quán tính bụi sẽ được tách khỏi không khí và rơi xuống dưới và khí sạch sẽ được đẩy ra môi trường bên ngoài. Phương pháp này được ứng dụng trong cách ngành sinh ra bụi thô với đường kính hạt bụi >=0.02mm và lượng bụi lớn điển hình như phoi bào, dăm gỗ, hạt mài..
Ưu điểm của hệ thống hút lọc bụi Cyclone:
- Không có bộ phận chuyển động; không có bộ lọc thay thế, kết cấu mạnh mẽ.
- Khả năng xử lý nồng độ bụi cực cao lên tới ~ 99 % đối với bụi thô
- Khả năng chịu nhiệt độ và áp suất cao.
- Chi phí đầu tư và bảo trì thấp.
- Dễ lắp đặt, sửa chữa.
 |
 |
 |

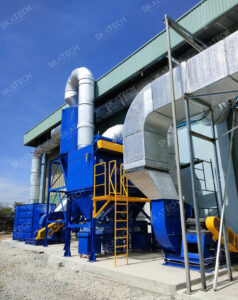

| Xử lý bụi phòng phun cát tại Hải Phòng | Xử lý bụi than tại Quảng Nam | Xử lý bụi gia công kim loại tại Sài Gòn |

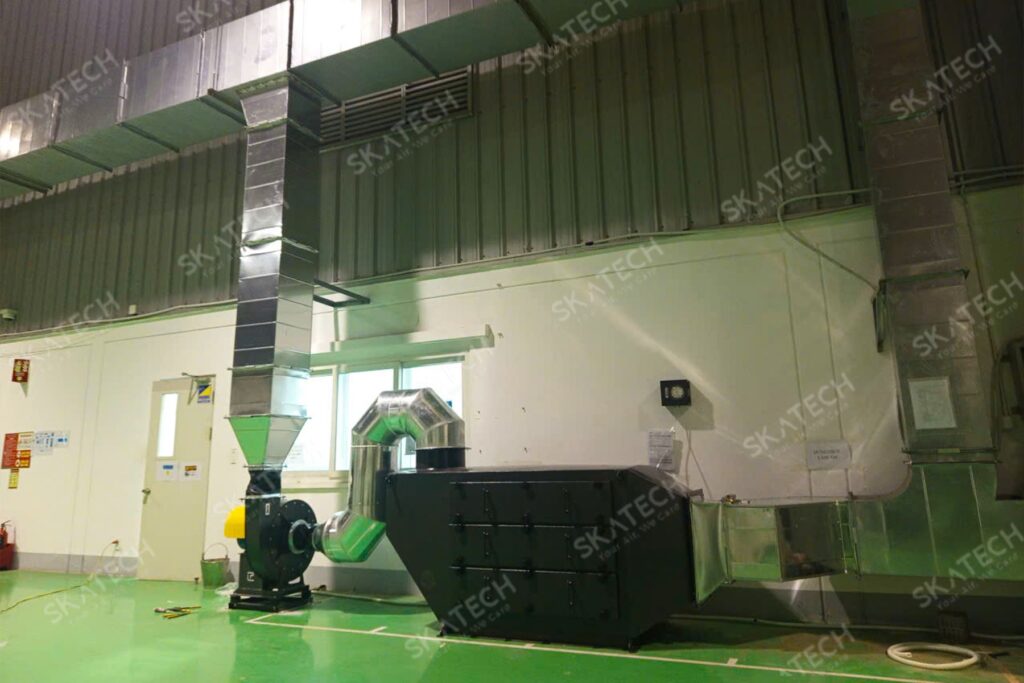

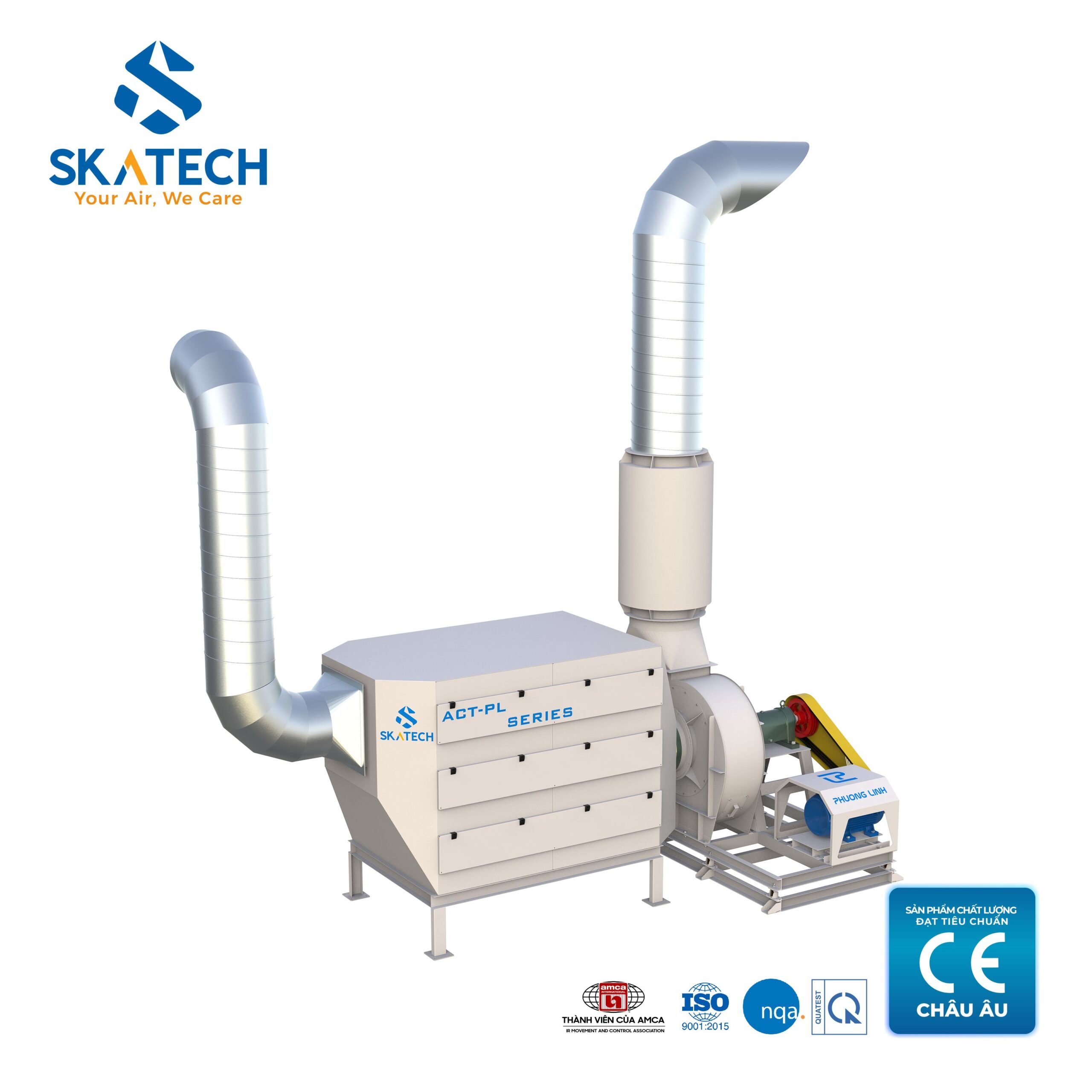

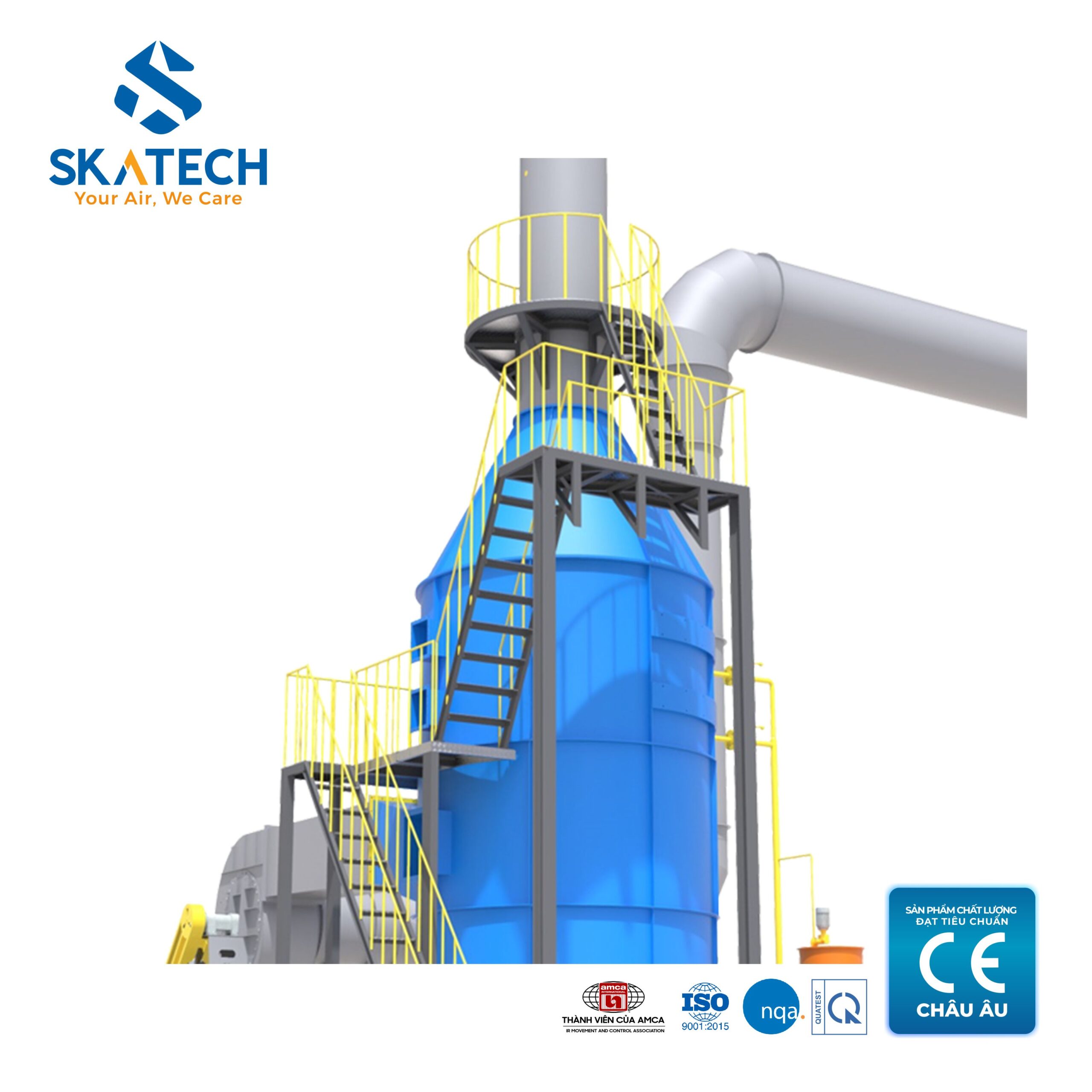

3.4 Thiết bị tháp hấp thụ
Hiện nay, thiết bị tháp hấp thụ được ứng dụng nhiều trong việc xử lý mùi hôi, hơi axit, khí độc hại (SO2, NO2, NH3, H2S), bụi ẩm. Thiết bị sử dụng công nghệ lọc than hoạt tính với tác dụng hấp thụ các chất khi bay hơi, phân tách phân tử khí / bụi ướt và giữ lại các chất ô nhiễm.
Tháp hấp thụ khử mùi có những ưu điểm vượt trội sau:
- Xử lý triệt để hơi hóa chất ăn mòn, không lo bít tắc
- Hút bụi hiệu suất cao với diện tích bộ lọc lớn.
- Quạt hút/thổi hiệu suất cao với thiết kế chuyên dụng, trở lực ổn định, lực hút lớn và tạo ít tiếng ồn.
- Hiệu suất thu hồi khí có hại vượt trội, không phát sinh nước thải.
- Việc thay thế chất hấp thụ đơn giản nhanh chóng
- Thời gian vận hành bền bỉ, lâu dài, các thiết bị dễ dàng được thay thế và bảo dưỡng giúp tiết kiệm ngân sách và nguồn lực cho doanh nghiệp.
4 phương pháp trên đã và đang được ứng dụng nhiều nhất trong việc xử lý bụi công nghiệp. Mỗi phương pháp đều có những ưu điểm riêng và đều xử lý bụi đạt hiệu suất cao.
Quý khách hàng đang cần tìm hiểu rõ hơn về các phương pháp trên có thể tham khảo một số model sau của Phương Linh đã sản xuất và lắp đặt như:
- Hệ thống hút lọc bụi túi vải: BH-PL-SERIES https://skatech.vn/he-thong-loc-bui-tui-vai-bh/
- Hệ thống hút lọc bụi Cyclone: CYC-PL-SERIES https://skatech.vn/he-thong-loc-bui-cyclone-cyc-pl-series/
- Hệ thống hút lọc bụi Cartridge như: CDF-PL-SERIES https://skatech.vn/he-thong-loc-bui-cartridge-cdf-pl-series/, VDC – PL SERIES https://skatech.vn/he-thong-hut-loc-bui-cartridge-vdc-pl-series/
- Thiết bị tháp hấp thụ như: ACT-PL-SERIES https://skatech.vn/thiet-bi-thap-hap-thu-khu-mui-act-pl-series/ , WS-PL-SERIES https://skatech.vn/thap-hap-thu-ws-pl-series/
 |
 |
 |

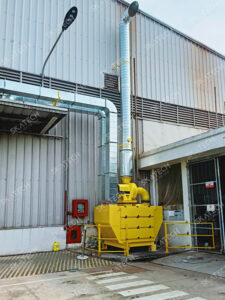

| Xử lý mùi hôi rác thải tại Bắc Ninh | Xử lý khí thải tại KCN Hòa Mạc – Hà Nam | Xử lý mùi lò hấp cao su tại Hưng Yên |
4. Giải pháp hút lọc bụi cho 13 ngành công nghiệp trọng điểm
Skatech triển khai giải pháp thiết kế chuyên biệt dựa trên tính chất cơ lý của từng dòng bụi:
| NGÀNH CÔNG NGHIỆP | GIẢI PHÁP | DỰ ÁN THAM KHẢO |
| Ngành chế biến gỗ và nội thất | ⇒ Xử lý dăm bào, mùn cưa và bụi chà nhám mịn nhờ hệ thống Cyclone lọc thô kết hợp túi vải BH-PL. | ⇒ XỬ LÝ BỤI GỖ |
| Sản xuất xi măng và gạch men | ⇒ Giải pháp lọc bụi đỉnh Silo nạp liệu, băng tải và máy ép sấy chịu nhiệt độ cao. | ⇒ XỬ LÝ BỤI GẠCH MEN
|
| Gia công cơ khí & khói hàn/cắt Laser | ⇒ Tủ hút lọc Cartridge tích hợp cánh tay hút đa khớp hoặc bàn hút sàn âm cho máy Plasma/Laser CNC. | ⇒ hệ thống xử lý khói hàn |
| Phòng phun bi, phun cát làm sạch | ⇒ Thu hồi cát sạch tái sử dụng và lọc sạch bụi hạt mài áp lực cao. | ⇒ xử lý bụi phun bi cát |
| Dây chuyền sơn tĩnh điện | ⇒ Hệ thống Cyclone thu hồi tới 99% bột sơn dư thừa, tiết kiệm chi phí nguyên liệu. | ⇒ xử lý bụi sơn tĩnh điện |
| Nhà máy Dược phẩm & Phòng sạch | ⇒ Lõi lọc Cartridge phủ màng Nanoweb đáp ứng tiêu chuẩn vi sinh GMP. | ⇒ hệ thống lọc bụi ngành dược |
| Chế biến thực phẩm & Đồ uống | ⇒ Xử lý bụi đường, sữa bột, bột mì bằng vật liệu Inox 304 an toàn thực phẩm. | ⇒ xử lý bụi thực phẩm |
| Nhà máy thức ăn chăn nuôi (Thức ăn gia súc/thủy sản) | ⇒ Lọc bụi khu vực máy nghiền, máy trộn cám và cân đóng bao. | ⇒ Xử lý bụi sản xuất thức ăn chăn nuôi |
| Ngành sản xuất hóa chất & Phân bón | ⇒ Tháp hấp thụ WS/ACT kết hợp vật liệu nhựa composite/PP chống ăn mòn axit. | ⇒ Xử lý bụi sản xuất hóa chất |
| Khai thác khoáng sản & Mỏ đá | ⇒ Hệ thống lọc bụi công suất cực lớn chịu tải lượng bụi khắc nghiệt. | ⇒ xử lý bụi khai khoáng |
| Sản xuất nhựa & Cao su | ⇒ Xử lý khói mùi dầu hấp cao su, hạt nhựa gia nhiệt. | ⇒ XỬ LÝ BỤI NHỰA |
| Xử lý khí thải lò đốt & Lò hơi | ⇒ Hệ thống lọc bụi tĩnh điện/ướt kết hợp xử lý khí lưu huỳnh, tro xỉ. | ⇒ Xử lý bụi lò nung |
| Công nghiệp điện tử & Bán dẫn | ⇒ Thu gom bụi vi mạch siêu mịn, bảo vệ bề mặt bo mạch nhạy cảm. | ⇒ Xử lý bụi công nghiệp điện tử |
Mỗi ngành nghề sản xuất sẽ sinh ra những loại bụi có tính chất khác nhau. Khi đó công nghệ lọc bụi sẽ có sự khác nhau. Một vài ngành nghề có thể kết hợp các hệ thống xử lý bụi với nhau để đảm bảo quá trình thu hồi và xử lý bụi đạt hiệu quả tốt nhất.
5. Vì sao các tập đoàn và nhà máy lớn tin chọn SKATECH là nhà cung cấp các giải pháp xử lý bụi công nghiệp hiệu quả
Hơn 26 năm kinh nghiệm chuyên sâu trong ngành, Skatech am hiểu tường tận đặc tính từng loại bụi (bụi gỗ, xi măng, kim loại, bụi ẩm/dính dầu, hóa chất, dược phẩm…) để đưa ra giải pháp “may đo” tối ưu hiệu suất thu hồi tới 99%. Đặc biệt, với những lý do dưới đây cho thấy lựa chọn Skatech là lựa chọn đơn vị đồng hành cùng doanh nghiệp trong suốt vòng đời hệ thống hút lọc bụi công nghiệp:
♦ Chứng nhận Quốc tế CE & ISO 9001:2015: Sản phẩm của Skatech đáp ứng các quy chuẩn khắt khe về an toàn cơ điện của Châu Âu (CE Mark) và quy trình quản trị chất lượng toàn diện.
♦ Quạt công nghiệp đạt chuẩn AMCA: Quạt ly tâm Phương Linh được chứng nhận bởi Hiệp hội Kiểm soát & Lưu chuyển Không khí Quốc tế (AMCA) về lưu lượng, áp suất và độ ồn.
♦ Năng lực sản xuất với 3 Nhà máy hiện đại: Sở hữu hệ thống máy cắt Laser fiber công suất lớn, máy chấn CNC, robot hàn tự động, sẵn sàng đáp ứng tiến độ cho các dự án quy mô hàng chục nghìn m^3/h khí thải.
♦ Khảo sát tận nơi & Thiết kế riêng biệt: Kỹ sư giàu kinh nghiệm trực tiếp đến nhà xưởng đo đạc lưu lượng thực tế, mô phỏng dòng khí CFD để tối ưu bài toán chi phí và hiệu quả.
♦ Chủ động vật tư & Bảo hành 24/7: Kho linh kiện lõi lọc cartridge, túi vải, van giũ bụi, mạch điều khiển luôn sẵn sàng thay thế nhanh chóng, không làm gián đoạn sản xuất.
6. Báo giá và quy trình triển khai chi tiết tại Skatech
Skatech cung cấp đa dạng công nghệ từ lọc khô đến lọc ướt, triệt tiêu hoàn toàn nguy cơ tia lửa điện và xử lý bít tắc. Chúng tôi mang đến 1 quy trình làm việc chuyên nghiệp, giúp khách hàng nắm bắt rõ nhất quy trình triển khai dự án
| Tiếp nhận yêu cầu ⇒ Khảo sát và đo đạc tận nơi ⇒ Tính toán và thiết kế bản vẽ 3D ⇒ Sản xuất tại nhà máy ⇒ Lắp đặt và chạy thử khí động ⇒ Nghiệm thu và bảo hành. |
Chi phí lắp đặt hệ thống hút bụi phụ thuộc vào: Lưu lượng gió (m3/h), công suất động cơ quạt (kW), công nghệ màng lọc và quy cách đường ống.
Doanh nghiệp có nhu cầu tư vấn kỹ thuật, nhận bản vẽ thiết kế 3D và báo giá tối ưu nhất cho nhà xưởng, hãy liên hệ ngay với đội ngũ kỹ sư SKATECH
